水錘沖擊，吸力升高對NPSHA的影響和廢水泵注意事項

問：什么是水錘，它對抽水系統有什么影響？
答：水錘或液壓沖擊是指一列流體在管道系統中快速改變速度時存在的狀況。水錘有多種原因，例如泵啟動或停止或閥門位置快速變化。速度變化導致壓力波高于和低于管道系統中的常壓。這些壓力波稱為浪涌壓力或水錘（當水為流體時），它們的大小足以爆裂或破壞管道，閥門，機械外殼和其他設備。

如果用戶知道管道的配置，管道的尺寸，管道的材料，流體的性質以及泵和/或流體加速或減速的速度，則可以以合理的精度計算壓力波的大小。 。當管道中的流體柱開始或停止時，系統的能量從速度能轉換為揚程或壓力能。因?yàn)榱黧w和管道材料不是完全不可壓縮的，所以它們吸收了一部分能量。

例如，鑄鐵是一種相當脆的材料，更容易因壓力波的突然沖擊而失效，該壓力波遠遠超過其正常內部壓力并以聲速傳播。其他更具延展性的材料可以吸收沖擊波而不會破裂，但仍然存在永久變形和失效的風險。泵不是受此現象影響的唯一組件。閥門，灑水噴頭和管道配件也有遭受災難性破壞的危險。水錘會對管道懸掛器和泵基礎產生不利影響。聚氯乙烯（PVC）管道和配件特別容易受到水錘的損壞。

喘振分析是必要的，因?yàn)樵诿總€(gè)泵系統中都會發生喘振。水有質量。在15 C（59 F）下，一立方米的水重1,000千克（1立方英尺[ft3]的水重62.4磅，或者1加侖在海平面重8.3磅）。流動的水具有動量，它與液體的質量和速度都直接相關。液體流動越快，其動量就越大。如果液體突然停止，動量越大，水錘可能造成的損壞就越大。當流體停止的時間少于壓力波從停止流動的設備傳播到管道系統另一端并返回的時間時，喘振壓力將達到最大。

可以通過適當?shù)拇穹治鰜?lái)理解水錘，并可以通過適當?shù)拈y關閉率（使用慢速關閉閥），控制泵的啟動和停止，添加隔膜罐來吸收壓力喘振以及通過溢流閥來釋放壓力來控制水錘。

問：吸力計的高程如何影響NPSHa的計算？
A.的汽蝕余量可在校正到葉輪的中心線泵送液體的蒸氣壓的總吸頭（或葉輪入口葉片尖端基準如果垂直安裝）如圖9.6.1.1a和在入口測得泵。的汽蝕余量保證金可能需要的泵的性能和使用壽命有關的幾個原因。

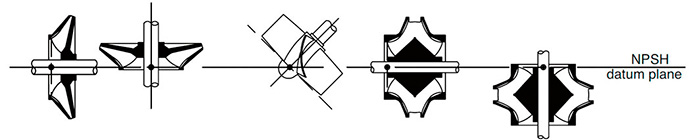

圖9.6.1.1a。一級葉輪眼處各種泵設計的基準高度（由水力研究所提供）

該裕度可以強調NPSHa在操作范圍內的不確定性，并且可以提供足夠的泵可靠性和性能。

在基于吸力壓力表測量值計算NPSHa時，請注意，必須將壓力表和基準之間的高度差添加到NPSHa中。

如果標高在原點之上，則將增加NPSHa計算。如果標高在基準以下，則相反。如前所述，NPSH余量是必需的，其計算如公式1所示。

公式1
NPSHa = h _atm + h _s -h _vp
NPSH裕度= NPSHa -NPSH3
