石油市場和旋轉泵管道安裝中的動態分析
問：建議對石油市場進行哪些動態分析考慮？
答：最終用戶應通過考慮可用于任何給定配置的經過驗證的現場經驗水平來評估其對動態分析的需求。供應商和用戶應商定在任何級別上應執行哪種類型的分析。橫向，扭轉和結構分析是三種可識別且通常可分離的可交付成果。
在所有情況下，指定其他測試，驗證和/或分析以進一步減輕風險是用戶的特權。
歷史上，由于通常使用的設備的類型和特性以及過去的經驗，在各種泵應用市場中都出現了動態分析趨勢。在石油和天然氣工業中，單級懸臂臥式泵和軸承間，一級和二級泵必須設計成經典的剛性，這樣就無需進行橫向動態分析。
與經過現場驗證的泵相同的多級泵也無需進行橫向分析。垂直懸掛泵的設計必須在軸承間距上建立限制，以確保合適的橫向旋轉動力性能。
驅動系統配置和功率水平?jīng)Q定了扭轉動態分析的需要。
高能，高速，關鍵服務和稀疏機器會受到高水平的客戶干預和審查，并且用戶對這些術語的定義有所不同。
問：旋轉泵需要考慮哪些管道安裝建議？

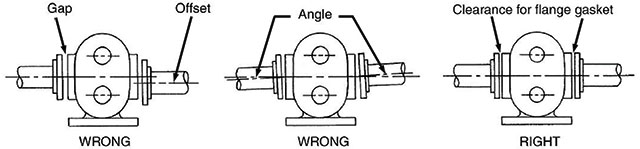

答：由于旋轉泵的設計必須具有緊密的運行間隙，因此必須清潔管道。污垢，沙礫，焊縫或水垢，隨后從不潔的管道系統中沖洗掉，會損壞泵并使其卡住。圖3.4.3.11說明了管道到泵的對準注意事項。
圖3.4.3.11。管道到泵的對中（由液壓研究所提供）
管道應安裝在獨立于泵的支架上。支撐物必須能夠承載管道，隔熱材料和泵送流體的質量。支撐可以是從上方承載物體的衣架，也可以是從下方承載物體的支架。
夾具或托架可用于將管道固定到現有的色譜柱上。支撐必須允許管道因熱膨脹或收縮而自由移動。支撐架的安裝間隔應能均勻，充分地支撐管道負載，并避免與管道和設備接觸。
不正確的管道支撐系統傳遞給泵的管道應變或應力可能會導致旋轉件變形，磨損或束縛，以及過多的功率需求。
必須設計包含伸縮縫的管道系統，以使伸縮縫承受的運動不超過其設計所考慮的范圍。不得使用伸縮縫或撓性連接器來補償管道未對準的情況。
螺紋接頭應涂有與泵送液體相容但不溶于泵送液體的化合物。最終用戶使用特氟龍膠帶接頭時應小心，以防止切碎的特氟隆碎片進入管道系統。管道應從泵處開始，朝著供應源和排放點方向工作。建議使用截止閥和活接頭，以方便將來的檢查和維修。當需要改變管道尺寸時，縮徑比襯套更可取。避免在管道上進行不必要的限制，例如彎頭，大彎頭，截止閥或角閥以及限制型旋塞閥。
用戶應通過考慮所需的流速來確定管道尺寸；最小或最大速度；最低泵送溫度下的流體粘度；管道系統的長度，包括閥門，濾網和其他限制；以及泵的高度（參考進水和出水點）。
