隔膜控制閥可以阻止浪涌并防止管道爆裂（頁3）

統內的泵的常規啟動和停止引起的。通過使用內聯或旁通泵控制閥，它們可以緩慢打開和關閉，以逐漸增加或減少進入主管線的流量，從而最大程度地減少泵啟動和停止周期中的系統波動，從而可以大大改善泵系統的運行狀況。

增壓泵（在線）控制

增壓泵控制（BPC）閥位于泵下游的管線中。啟動時，泵從關閉的閥門啟動。然后，螺線管通電，打開BPC。在泵關閉時，電磁閥會被系統控制裝置斷電，從而使閥進入關閉模式。

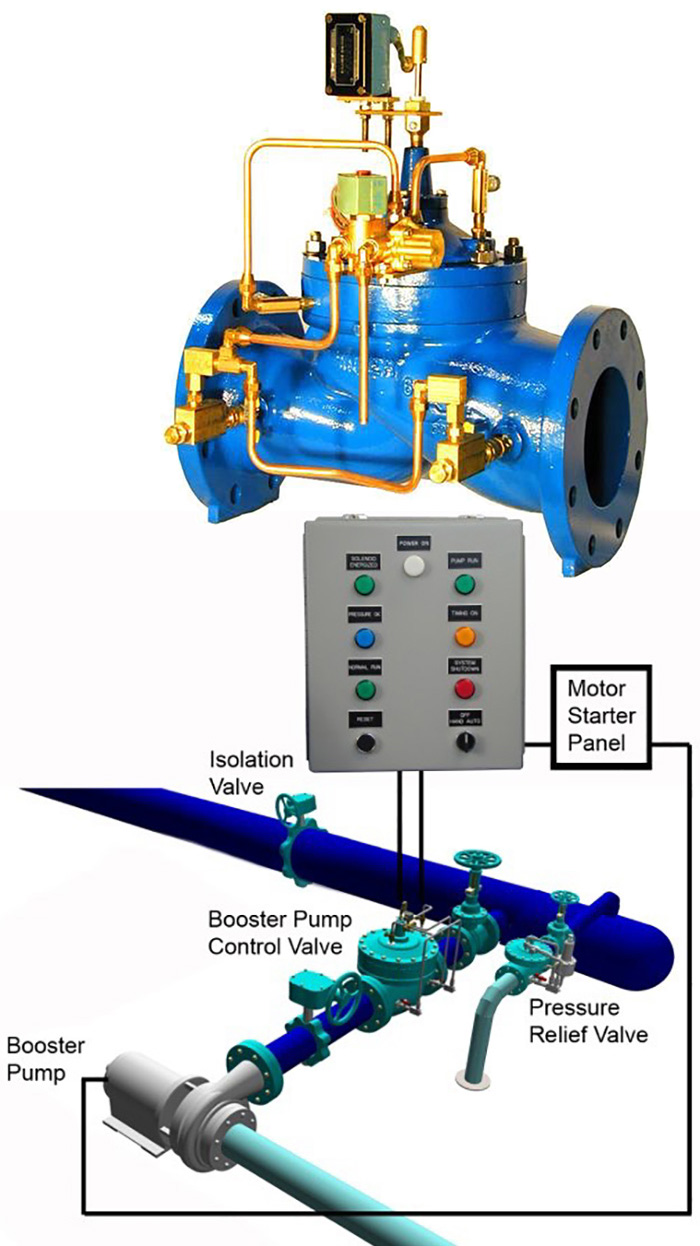

圖5.增壓泵直列控制閥，安裝示意圖

BPC閥桿上有一個電子限位開關，因此當閥門幾乎完全關閉時，信號會返回到泵控制面板以關閉泵。打開和關閉速度是可調的。這是管理泵控制的非常有效的方法，并且不需要下游管道系統中的任何靜壓力。在為BPC閥門定型時，顧問通常傾向于加大閥門尺寸，以最大程度地減少通過閥門的壓力損失。

難題是選擇泵時，效率始終是一個問題。使用BPC閥時，如果尺寸過小，可能會影響壓力損失或效率不足。

深井（旁路）泵控制

如果現場條件允許，深井（DW）泵控制閥解決方案可能是一種非常經濟實用的泵控制解決方案。這種閥需要下游有一定的靜壓才能有效工作。高程是確保靜態的最佳方法，最小高度應為100英尺。該靜壓力將壓力施加到在線止回閥上，直到泵壓力超過該止回閥并允許流入分配管中為止。

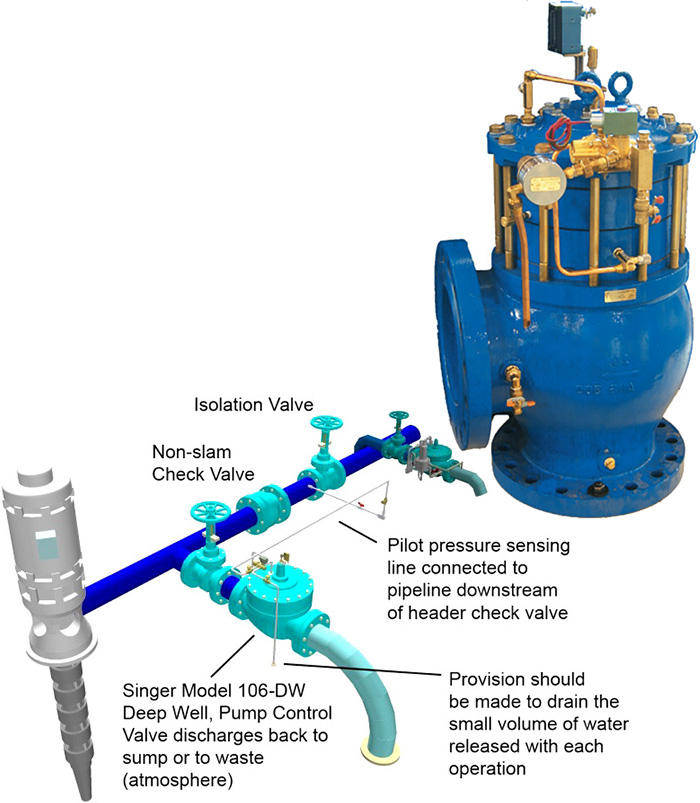

圖6. DW泵控制閥和安裝示意圖

泵從完全打開的DW閥啟動。該閥位于三通處，并排放到大氣中。當泵啟動時，信號將發送到DW閥上的螺線管，從而開始閥的關閉過程。可以通過調節手動針閥來選擇關閉速度。隨著歧管中壓力的增加，最終克服了靜壓，使止回閥保持關閉狀態，水開始流向系統。在泵關閉時，DW閥上的螺線管會斷電，這會導致閥開始打開。開啟速度可以使用針閥手動調節。

當閥幾乎完全打開時，安裝在DW閥桿上的限位開關向泵控制面板發送信號以關閉泵。如果現場條件正確，這可能是管理單速電動機泵控制的非常有效的方法。

溢流閥上升率

基于系統壓力異常的檢測的喘振預期閥會導致另一個喘振預期閥模型，即溢流溢流閥率。即使在達到高壓釋放設定之前，快速增壓系統上的閥門打開壓力釋放也會預料到喘振事件，從而使閥門能夠?qū)Υ袷录龀鲰憫?yīng)并更加快速有效地打開。

上升安全閥的流量為標準安全閥增加了另一個安全功能。當閥門檢測到壓力突然變化時，它們會打開。

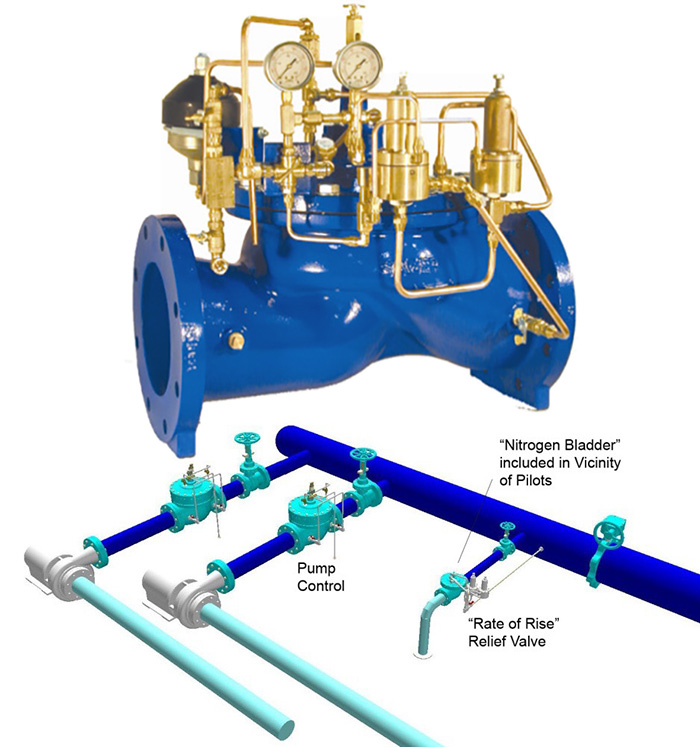

圖4.上升率溢流閥和安裝示意圖

在電源故障時，在低壓間隔之后，返回波開始建立壓力。先導閥的上升速度感測到這種迅速增加并立即打開。這種上升喘振先導閥允許閥打開（即使只是部分打開），以釋放更大的返回喘振容量，以將喘振降至臨界水平以下并縮短持續時間。還配備了高喘振溢流先導閥，該先導閥也將完全打開以確保溢流閥在高喘振壓力下完全打開，但要從已經部分打開的溢流閥進行操作。

這種閥型號非常吸引人，因為它配備了預充電的蓄能器，因此閥具有正壓力以迫使先導閥打開和關閉。如果壓力無法恢復，它將消除關閉失敗的風險。為了使該閥有效運行，不需要下游靜壓，因此不需要下游海拔。

溢流閥的上升速率的另一個主要優點是尺寸的選擇并不嚴格。如果閥門過大，過渡結束后它將恢復并關閉。仍建議根據主管道流量的大約25％確定閥門的尺寸。當壓力開始迅速上升時，上升安全閥率立即開始打開。它使用氮氣氣囊蓄能器來非常精確地感測壓力上升。
